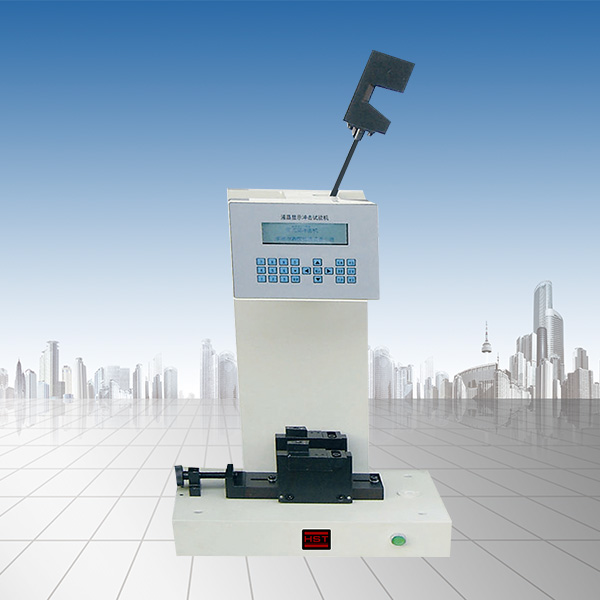

XJJUD-50组合式简支梁、悬臂梁冲击试验机是一种多功能冲击试验机。主要用于硬质塑料、增强尼龙、玻璃钢、陶瓷、铸石、电绝缘材料等非金属材料冲击韧性的测定,是化工行业、科研单位、大专院校、质量检测等部门理想的测试设备。
特点:该机是一种结构简单、操作方便、数据准确、性能可靠的检测仪器,容简支梁、悬臂梁冲击试验机为一体。该冲击试验机均采用LCD液晶显示器显示试验结果,使读数更直观,提高了冲击机的精度和准确度,简支梁冲击能量为7.5、15、25、50J,悬臂梁冲击能量为11、22J(含三把锤六种能量)。
1. 简支梁冲击试验机主要技术参数完全符合GB/T 1043、JB/T 8762、IS0 179等标准的规定。(详见技术参数表)
2. 悬臂梁冲击试验机主要技术参数完全符合GB/T 1843、JB/T 8761、 IS0 180等标准的规定。(详见技术参数表)
技术性能和参数:
1.技术参数表
规格
|
XJJ-50
|
XJU-22
|
|
速度
|
3.8 m/s
|
3.5 m/s
|
|
摆锤能量
|
7.5、15、25、50J
|
11J、22J
|
|
摆锤力矩
|
Pd7.5=4.01924Nm
Pd15=8.03848Nm
Pd25=13.39746Nm
Pd50=26.79492Nm
|
Pd11=5.8949Nm
Pd22=11.7898Nm
|
|
打击中心距
|
395mm
|
335mm
|
|
摆锤扬角
|
150°
|
150°
|
|
刀刃圆角半径
|
R=2±0.5mm
|
R=0.8±0.2mm
|
|
钳口圆角半径
|
R=1±0.1mm
|
R=1±0.1mm
|
|
钳口支撑线间距离
|
60 mm、62 mm、70 mm
|
楔形自夹钳口、通用型
|
|
冲击刀刃夹角
|
30°±l°
|
30°±l°
|
|
摆锤空冲击
能量损失
|
0.5%
|
0.5%
|
|
2、性能:
1)数显示冲击试验机具有角度测量、清零功能;能量损失测量并自动补偿功能;自动计算冲击强度、标准偏差等功能。测量精度高,试验速度快等特点。
精度:0.1%;
小指示值:0.01J
2)悬臂梁钳口采用楔形自夹钳口,装夹自如,是我公司新研制的产品。
三、仪器外形尺寸:550mm×350mm×850mm
四、仪器净重:160kg
(以上参数仅供参考,详细参数以真实设备为主)
