弹簧支吊架试验台
产品分类： 弹簧拉压试验机系列
产品概述：THW系列微机屏显弹簧支吊架万能测试台主要用于弹簧支吊架、恒力弹簧支吊架、碟簧支吊架、支座装置等相关产品进行力学性能测试。
弹簧支吊架试验台产品概述:
THW系列微机屏显弹簧支吊架万能测试台主要用于弹簧支吊架、恒力弹簧支吊架、碟簧支吊架、支座装置等相关产品进行力学性能测试。

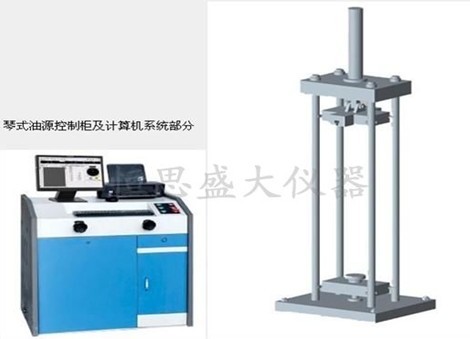

本机由四立柱油缸上置式主机、琴式油源控制柜、试验机测控系统和计算机组成，油泵采用低噪音高性能柱塞泵。拉力、压力检测空间位于主机下部。试验空间的调整及试验力的加载通过移动双向油缸实现。试验过程采用液压手动加荷、轮辐式负荷传感器测力、高精度位移传感器测试样变形量、计算机屏幕实时显示，具有自动存储、打印功能。
弹簧支吊架试验台产品特点:
特制超长油缸使弹簧支吊架万能测试台可完成对超大变形量试样的准确测试。底座上T型槽可对不对称固定的吊架进行试验。
弹簧支吊架试验台主要技术参数:
|
产品型号
|
THW-300
|
THW-600
|
THW-1000
|
|
试验力
|
300kN
|
600kN
|
1000kN
|
|
操作软件界面
|
WINDOWS操作界面
|
||
|
加载方式
|
手动液压加载
|
||
|
试验力分档
|
全程不分档等效四档
|
||
|
试验力有效测量范围
|
2%～100%FS
|
||
|
试验台等级
|
1级
|
||
|
试验力测量准确度
|
优于示值的±1%
|
||
|
变形测量范围
|
0～1000mm
|
||
|
变形分辨率
|
0.01mm
|
||
|
变形示值极限误差
|
优于示值的±1%
|
||
|
油缸行程
|
1000mm或根据用户需求定制
|
||
|
压缩行程
|
2000mm或根据用户需求定制
|
||
|
拉伸行程
|
2000mm或根据用户需求定制
|
||
|
左右两立柱中心间距
|
1000mm
|
1000mm
|
1200mm
|
|
前后两立柱中心间距
|
680mm
|
680mm
|
800mm
|
|
活塞移动速度
|
80mm／min
|
||
弹簧支吊架试验台设备配置：
弹簧支吊架万能试验台主机一台；
琴式油源控制柜一套：
高精度轮辐式负荷传感器一支；
高精度变形测量装置一套；
品牌计算机一台；
彩色喷墨打印机一台；
WINDOWS操作环境下的HST试验机专用高性能测试软件一套；
HST-AD800全数字数据测控采集系统一套。
(以上参数仅供参考，详细参数以真实设备为主)
