产品分类: 微机控制电液伺服万能试验机
产品概述:WAW-G系列微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验,增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。

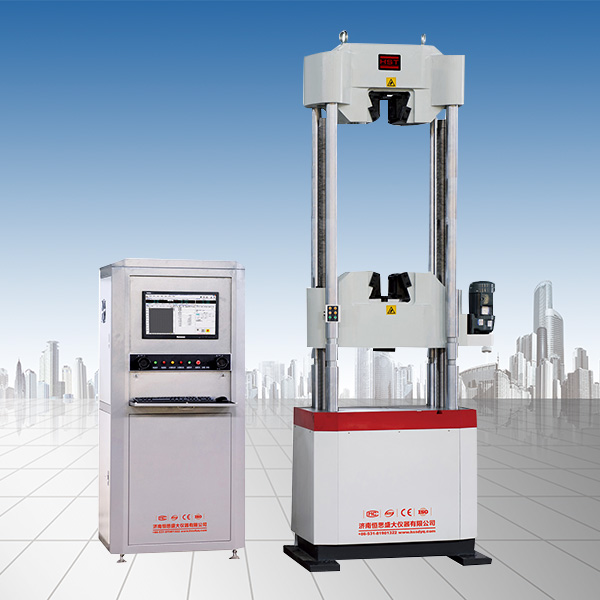

WAW-G系列微机控制电液伺服万能试验机

主要用途
WAW-G系列微机屏显式液压万能试验机主要用于金属材料的拉伸、压缩、弯曲等力学性能试验,增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。
   本机由蜗轮蜗杆下置式主机及琴式油源控制柜组成,油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方,压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现,中横梁升降采用蜗轮蜗杆传动。计算机全自动闭环控制高性能电液伺服阀完成对各种材料的拉伸、压缩、弯曲等试验。试验结束后自动采取材料的FM、REH、REL、RPO.2、RP1、RM和弹性模量E等实验结果。

性能特点:
1、在钳口座和钳口卡板之间增加了耐磨衬板,杜绝金属拉伸过程中氧化皮掉入,致使钳口座斜面划伤的现象,使夹持过程更顺滑,加成更牢靠。
2、具有等速应力、等速应变、等速位移、拉伸控制、程序编辑器等多种控制模式,各种控制模式在试验过程中可任意平滑切换。
3、测控软件基于中文windowsXP操作系统平台,具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试。对已相同条件的试样一次输入批量自动生成,还可制作条件模板。
4、试验自动完成后试样信息、试验数据、试验曲线等自动存储。
5、根据试验力大小或材料变形大小自动切换到适当量程,以确保试验数据测量的准确性。
6、试验数据(试验力、位移、变形)加载状态和试验曲线随试验过程实时屏幕显示。
7、根据实际需要可以选择应力-应变、力-位移、力-时间、位移-时间等曲线进行显示、分析、和打印。
8、具有自动和人工两种模式分析试验结果,仅适用鼠标即可在试验曲线上找到试验结果的相关对应点。
9、用户可根据试验机需求任意编辑标准文本报表格式或者EXCEL文本报表格式。
10、当负荷超过满量程的2%-5%时自动过载保护停机
11、可根据试样条件、试验日期和试验数据自动查询所有相关历史记录
8、软件预留数据库接口,方便于实验室间局域联网,便于实验数据管理。

技术参数:
产品型号
WAW-300G
WAW-600G
WAW-1000G
主机结构形式
蜗轮蜗杆油缸下置式结构
试验力
300 kN
600 kN
1000 kN
试验机级别
1级/0.5级
试验力测量范围
1%-100%FS
试验力示值相对误差
Q示值的1%
力分辨率
1/300000
变形测量装置
电子式引伸计
变形示值
相对误差
Q示值的±0.5%
位移测量装置
光电编码器
位移示值
相对误差
Q示值的±1%/0.5%
位移分辨力
0.01mm
活塞移动速度
0.05-100(mm/min)无极调速
横梁调整速度
150(mm/min)
控制方式
三闭环控制和编程控制
安全保护装置
机械限位保护和软件过载保护
有效拉伸空间
650mm
有效压缩空间
550mm
立柱间距
530mm
650mm
760mm
夹紧方式
液压自动夹紧
圆试样夹持直径
φ6-φ20mm
Φ10-φ30mm
Φ13-φ40mm
扁试样夹持厚度
0-10mm
0-15mm
0-30mm
扁试样夹持宽度
76mm
80mm
70mm
上下压盘尺寸
204*204mm
弯曲支辊间距
600 mm
弯曲支辊宽度
140mm
活塞行程
250mm
主机外形尺寸(mm)
1000×600×2365
1180×750×2633
1320×800×2965
主机电源
1.1KW
1.1KW
3KW
油源控制柜外形尺寸(mm)
960×630×900
960×630×900
960×630×900
控制柜电源
1.5 KW
1.5 KW
2.2 KW
主机机重量
3000kg
3500kg
5600kg

(以上参数仅供参考,详细参数以真实设备为主)
