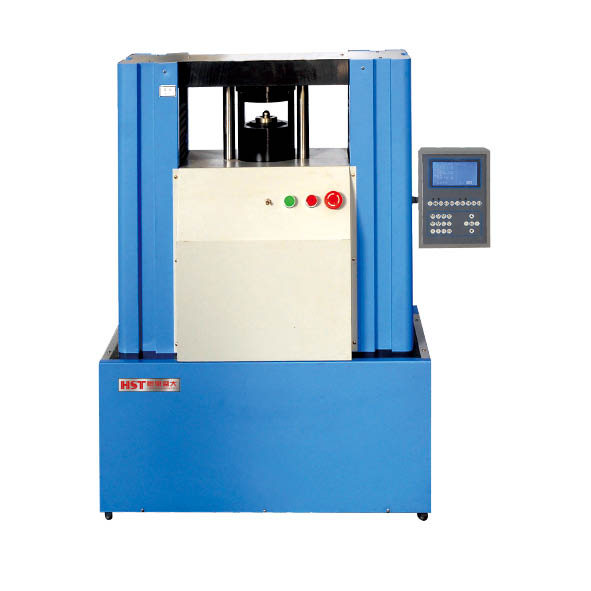

GBW-60S
产品分类： 杯突试验机系列
产品概述：本试验机是对金属薄板和带材进行工艺性试验的设备。可实现国家标准GB4156-2007《金属材料薄板和薄带埃里克森杯突试验》检验金属薄板和带材在试验过程中的塑性变形性能，检验有色金属薄板的各向异性。
一、 性能说明:
所谓杯突试验，即用一定规格的钢球或球状冲头，向周边具有10KN夹紧力的试样施加压力，直到试样产生穿透裂缝为止，此时冲头压入深度（mm），即为被试板材的杯突值，此杯突值用来判断材料的塑性变形性能。
二、主要技术指标：
|
规格型号
|
GBS-60B
|
|
可试钢板厚度
|
标准杯突试验0.1-2mm，（非标杯突试验:0.1-3mm）
|
|
板材宽度
|
100mm
|
|
冲头行程
|
60mm
|
|
夹紧活塞行程
|
19-21 mm
|
|
冲杯负荷
|
60kN
|
|
夹紧负荷
|
25kN
|
|
模具规格
|
标准冲头直径：Φ20±0.05mm，标准垫模孔径：Φ33±0.1mm
标准压模孔径：Φ27±0.05mm；（非标定做）
|
|
数显分辨率
|
0.01mm
|
|
数显方式
|
LCD数显
|
|
显示内容
|
夹紧力、冲压力、位移及杯突值、速率
|
|
控制方式
|
手动调节速率、自动判断记录杯突值
|
|
结构特点
|
复合油缸、双油泵供油、光栅尺测量
|
(以上参数仅供参考，详细参数以真实设备为主)
