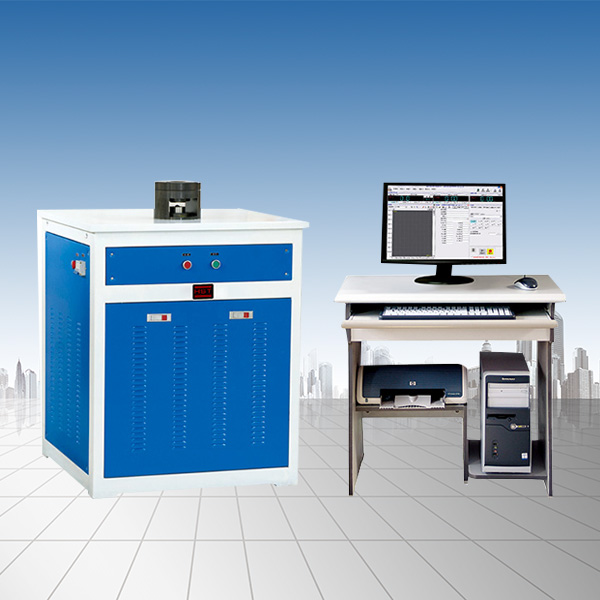

微机控制电液伺服杯突试验机GBW-60Z
本杯突试验机主要用于金属薄板和薄带的工艺性能试验,检验薄板和薄带的塑性变形性能。满足国标GB/T 4156-2007《金属材料 薄板和薄带埃里克森杯突试验》的要求。
采用液压夹紧、液压冲压的复合油缸;试样出现裂纹自动停车,易于观察裂纹;有峰值记忆功能,即冲压力、变形深度自动记忆;翻转式夹具,冲头及试样更换、装卸方便。
GBW-60Z型为微机控制自动杯突试验机,PC微机操作控制,根据预先设定的程序和数据,自动完成夹紧、冲压、测量、计算、停车等。还可根据GB5125-1985《有色金属冲杯试验方法》做冲杯试验,检验有色金属薄板的各向异性。
主要技术指标:
规格型号 |
GBW-60Z |
可试钢板厚度 |
标准杯突试验0.1-2mm,(非标杯突试验:0.1-3mm) |
板材宽度 |
100mm |
冲头行程 |
60mm |
夹紧活塞行程 |
19-21 mm |
冲杯负荷 |
60kN |
夹紧负荷 |
25kN |
模具规格 |
标准冲头直径:Φ20±0.05mm,标准垫模孔径:Φ33±0.1mm
标准压模孔径:Φ27±0.05mm;(非标定做) |
数显分辨率 |
0.01mm |
数显方式 |
PC屏显 |
显示内容 |
夹紧力、冲压力、位移及杯突值、速率,绘力-位移曲线 |
控制方式 |
计算机自动实现试验过程 |
结构特点 |
复合油缸、双油泵供油、光栅尺测量 |
