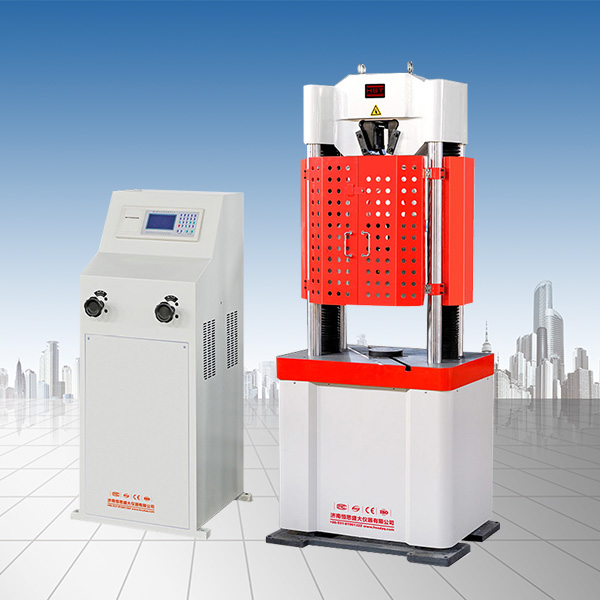

WE-D系列数显式液压万能试验机

一、WE-D系列数显式液压万能试验机产品用途

本机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。可实现对金属或非金属材料的拉伸、压缩、弯曲、剪切等类型的试验，可自动求取所测材料的抗拉强度等性能指标，手动控制完成试验过程。

本机测试精准，功能强大，操作方便，稳定可靠。广泛适用于大学、冶金、机械制造、交通建设、建工建材等行业进行材料分析、材料开发和质量控制。可以进行材料或产品的工艺合格性能验证试验。

二、WE-D系列数显式液压万能试验机技术创新

本机是我公司根据试验机发展趋势和市场需求研制的，在产品研制和开发方面进行了以下产品升级和产品创新：

主机上下钳口座、采用内置夹紧方式，使试样夹持更平稳、试样断裂对中性更好；

丝杠下部设置弹性减震机构，有效减少因试样断裂引起的冲击，降低噪音；

丝杠外增加柔性防尘罩，避免异物进入，增加了丝杠及传动机构的耐用度，提高了整机美观度；

三面式冷轧钢板冲孔式安全防护罩，防止试验过程中异物飞出，在提高防护等级的同时方便操作人员实时观察，有效保障实验员人身安全。

三、WE-D系列数显式液压万能试验机适用标准

GB/T 2611-2007《试验机通用技术要求》；JB/T 7406.1-1994《试验机术语材料试验机》；

GB/T 16825.1-2008《静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准》；

GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》；

JJG 139-2014《拉力、压力和万能材料试验机》；JB/T 6146-2007《引伸计技术条件》；

JB/T 6147-2007《试验机包装、包装标志、储运技术要求》；

GB/T 228.1-2010《金属材料拉伸试验第1部分：室温试验方法》；

GB/T 7314-2017《金属材料室温压缩试验方法》；GB/T 232-2010《金属材料弯曲试验方法》。

四、WE-D系列数显式液压万能试验机主要技术参数

（一）主机参数：

立柱数：6柱（4立柱、2丝杠）；

最大压缩/拉伸间距（mm）：550/780；

立柱中心间距（mm）：485；

立柱直径（mm）：φ60；

丝杠螺距（mm）：Tr70×8；

工作台尺寸（mm）：725×565×65；

工作台距地面垂直高度（mm）:650；

活塞直径（mm）：Φ130；

活塞最大行程（mm）：250；

加荷速率范围：0.02%-2%FS；

活塞空载移动最大速度（mm/min）：150；

横梁调整最大速度（mm/min）：约220；

横梁移动电机功率（kW）: 0.4。

（二）测控参数：

最大试验力（kN）：300；

试验机级别：1级；

手动位移控制速度范围：0～150mm/min；

试验力有效测量范围：4%-100%F.S；

试验力测量精度：优于≤±1%；

（三）液压随动油源参数：

主系统系统压力（Mpa）：25；

油泵最大流量（L/min）：2；

滤油器滤油精度（μm）：10；

主油泵电机功率（kW）：1.1；

油箱容积（L）：50。

（四）附具参数：

夹紧方式：内置楔型液压自动夹紧；

钳口外形尺寸(mm)：高80×宽80；

圆试样夹持范围(mm)：Φ10-Φ20；Φ20-Φ32；

板试样夹持厚度（mm）：0-15,15-30；

板试样最大夹持宽度（mm）：80；

上下压板尺寸（mm）：Φ160。

（五）整机参数：

主机外形尺寸(mm)：745×685×1900；

油源外形尺寸(mm)：630×580×1280；

整机重量(kg)：约1350；

功率（kW）：1.6；

电源：三相五线制，380V/50Hz。
