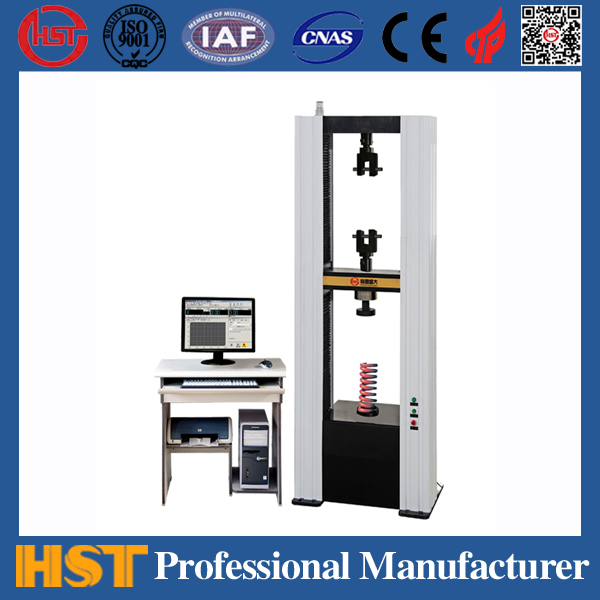

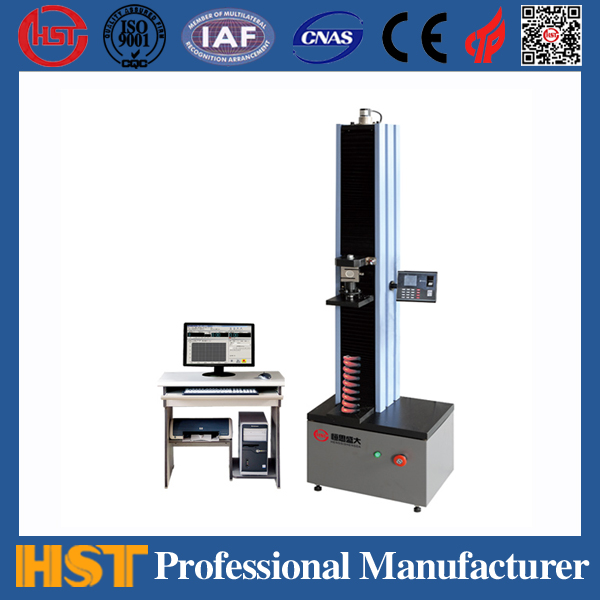

微机控制弹簧拉压试验机TLS

微机控制弹簧拉压试验机TLS

微机控制弹簧拉压试验机TLS

产品分类: 弹簧拉压试验机系列
产品概述:实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。


一、 微机控制弹簧拉压试验机TLS主要用途和使用范围

本机依据国家弹簧拉压试验机标准规定的技术要求制成,专业设计的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。能对拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、复合弹簧、气弹簧、模具弹簧、异形弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。

二、 微机控制弹簧拉压试验机TLS主要技术指标

1、 样式:门式;

2、试验力: 10KN、20KN、50 KN;

3、试验力分档:×1、×2、×5、×10、四档;

4、量程: 2%-100%;

5、试验力准确度:±1%;

6、位移分辨率: 0.01mm;

7、位移测量准确度:± 1%;

8、拉伸行程: 700mm(可增大);

9、压缩行程: 700mm(可增大);

10、试验行程: 700mm(可增大);

11、位移速度控制范围: 0.05mm~500mm分档可调;

12、位移速度控制精度:± 1%;

13、试验机级别: 1级;

14、变形示值误差:≤±( 50+0.15L);

15、外观:应符合GB/T2611要求;

16、成套性:符合标准要求;

17、保护功能:试验机有过载保护功能;

18、供电电源:220V,50Hz;

三、微机控制弹簧拉压试验机TLS功能介绍

1.自动标定:系统可自动实现示值准确度的标定;

2.可自动求取位移对应的力值;

3.档位转换:根据试验力的大小切换到适当的量程,以确保测量数据的准确性;

4.自动显示:在整个试验过程中,实时显示试验力、峰值、试验状态;

5.自动控制:试验参数输入完毕,可自动完成试验过程;

6.破断判断:试样断裂后,移动横梁自动停止移动;

7.限位保护:具有机械和程控两级限位保护功能。

四、微机控制弹簧拉压试验机TLS系统配置

1.主机一台;

2.专用拉伸、压缩辅具各一套(满足用户要求);

3交流伺服电机及交流伺服调速系统各一套;

4.精密减速机一套;

5.高精度负荷传感器一只;

6.单片机控制系统一套。

(以上参数仅供参考,详细参数以真实设备为主)
