HJYW-1000B微机伺服恒应力井盖压力试验机

HJYW-1000B微机伺服恒应力井盖压力试验机

HJYW-1000B微机伺服恒应力井盖压力试验机

产品分类: 井盖压力试验机
产品概述:本机根据CJ/T3012-1993《铸铁检查井盖》、CJ/T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23857-2009《检查井盖》等行业或国家标准设计制作,用于井盖承载能力的试验。其结构性能完全符合试验规范要求。注:HT材料试样只做破坏试验;QT材料试样或其他复合材料做循环、变形、破坏试验。

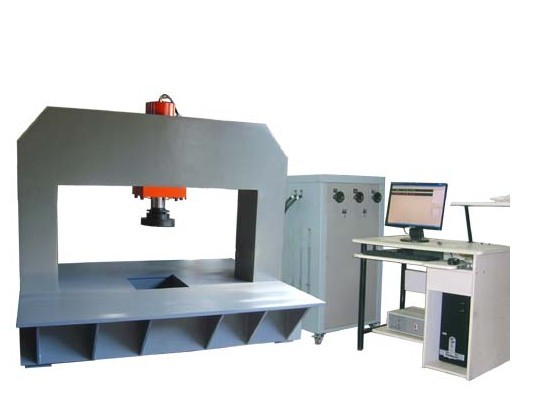

HJYW-1000B微机伺服恒应力井盖压力试验机

产品详情:
一、概述:
本机根据CJ/T3012-1993《铸铁检查井盖》、CJ/T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23857-2009《检查井盖》等行业或国家标准设计制作,用于井盖承载能力的试验。其结构性能完全符合试验规范要求。注:HT材料试样只做破坏试验;QT材料试样或其他复合材料做循环、变形、破坏试验。
二、主要技术参数:
1、        试验力:1000KN
2、        有效试验空间:1500mm×1500mm
3、        工作台高度:300mm
4、        力值精度:≤±1%(优于1级)
5、        加载速度调节范围:0.1~30KN/s
6、        变形测量范围:0~200mm
7、        变形测量精度:微机采集0.01mm
8、        活塞行程:350mm
9、        过载保护点:超满量程2%自动卸荷。
10、    载荷指示精度:0.1KN
11、    加载方式:电动液压
12、    控载方式:微机控制与手动无级调速,具有自动编程功能。
13、    加载介质:68#抗磨液压油
14、    配联想品牌电脑,17英寸液晶显示器, HP彩色打印机
15、    电机功率:1.5KW
16、    需用电压:380V/220V
17、    主机尺寸:2000mm×1500mm×1500mm(长×宽×高)
18、    主机重量:3500Kg
三、主要特点:
1、主机采用高刚度结构,保证试验过程中的安全性。
2、加载油缸上置,工作台高度300mm,便于取放井盖试件。
3、刚性垫块与活塞推出端之间采用球铰式联结,保证井盖与反力板之间接触完全,保证测得承载力的真实性。
4、油缸与活塞间采用特殊材料密封,达到高密封、低摩擦、长寿命之功效。
5、采用专业试验机油泵电机组,低噪音长寿命。
6、选用超精滤油器,保证油路系统内的清洁从而保证控制执行元件的长效工作。
7、电脑自动控制,实时显示当前力值、峰值、试验过程信息等。
8、试验过程实时记录试验曲线,高速采样;
9、数据、报表处理功能,为用户提供了面向图形排版的专用报表编辑工具,具有操作灵活、简单易学的特点,能方便的打印试验曲线及试验值;
10、控制模式有等速应力、等速试验力、试验力保持等控制功能以及试验力,峰值、试验曲线的屏幕显示功能,试验曲线有力-时间曲线、控制模式平滑转换。
11、可以现场根据实验需要,用户自行编程,自动闭环控制,循环加载、加载速度、加载波形,(因标准规定的加载过程是一个循环波形加载过程)总之可以实现国标的每一项指标步骤程序化,使整个过程实现无人工干预的全程自动化。
12、软件设力值自动清零系统,消除了人为读表误差不一等因素。
13、设有过载保护,自动卸载或停止试验。
14、破坏载荷等信息自动采集并打印报表。
四、整机配置
     1、1000KN井盖压力试验机主机                              1台
        (包括:油缸活塞、4套刚性垫块、位移计、力传感器)
     2、控制油源                                               1台
        (包括:电机油泵、伺服控制系统、滤油器若干油管)
     3、联想电脑,液晶显示器                                   1台
     4、HP彩色打印机                                          1台
     5、使用说明书、合格证、保修卡、装箱单                     1套
     6、软件安装光盘                                           1张

(以上参数仅供参考,详细参数以真实设备为主)
