描述:

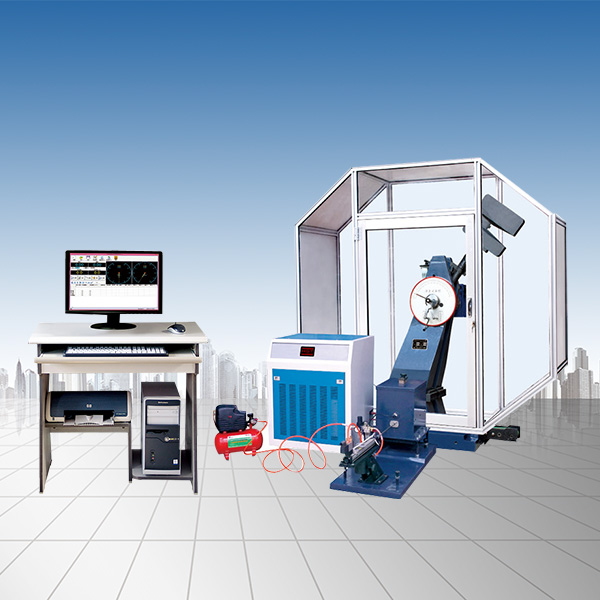

该机按照ISO14556:2000《Steet-charpy V-charpy V-notch pendulum impact test-Instvumented test method》;GB/T19748-2005《金属夏比V型缺口摆锤冲击试验仪器化试验方法》;GB/T3808-2002《摆锤式冲击试验机的检验》中的有关要求研制。通过测试冲击力值、采集与分析冲击过程数据、绘制能量变化曲线,给出材料断裂不同阶段明确物理学意义与解释,为研究、分析材料断裂过程的行为,提供详细准确的数据。智能仪器化冲击试验机将是现用普通冲击试验机的替代和发展方向。
技术特点:
1.主机架底座与立柱一体化设计、整体铸造加工,刚性好,提高试验的稳定性;
2.摆轴采用简支梁方式支承,轴承径向载荷分布合理,大大减小轴承摩擦带来的能量损失;
3.采用双级标准减速电机提锤,挂摆装置采用液压缓冲,挂摆平稳;
4.摆锤圆形摆体设计,保证了打击中心准确,摆锤力矩精确;
5.冲击刀采用螺钉安装固定,更换简单方便;
6装有安全防护销,并且配备了全封闭防护罩;
7.微机控制,按指令完成取摆、冲击、自动扬摆、再冲击多次试验的全过程。
8.试验机安装测力传感器和角位移传感器,具有高速采样、存贮和运算功能;
9.微机通过数据分析及软件处理,可以获取:力-时间、位移-时间、能量-
时间、力-位移、能量-位移等曲线;
10.可提供:冲击速度、冲击时间、冲击能量、吸收能量、位移、裂纹形成能量、裂纹扩展能量、屈服力、屈服时间、屈服位移、屈服能量、力、力时的时间、力时的位移、力时的能量、不稳定裂纹扩展起始力、不稳定裂纹扩展终止力、不稳定裂纹扩展终止位移、不稳定裂纹扩展起始能量、不稳定裂纹扩展终止能量等多个特征值。
主要技术指标:
规格型号 |
JBW-300H |
JBW-450H |
JBW-750H |
冲击能量 |
300J |
450J |
750J |
标度盘刻度范围及分度值 |
0-300J 每小格分度值2J |
0-450J 每小格分度值3J |
0-750J每小格分度值5J |
摆轴轴线至打击中心的距离 |
750mm |
800mm |
825mm |
冲击速度 |
5.2m/s |
5.4m/s |
5.5m/s |
试样支座跨距 |
40+0.2mm | ||
试样支座端部圆弧半径 |
R1+0.5mm | ||
冲击刀刃圆弧半径 |
R2-2.5,R8 | ||
冲击刀夹角 |
30° | ||
冲击刀厚度 |
16mm | ||
试样规格 |
10×10×55mm | ||
测力传感器精度 |
≤±1%FS | ||
角位移传感器分辨率 |
0.1° |
